大一下（2018年6月）的时候选了一门计算机系统详解的公选课，内容是部分简化的CSAPP，觉得收获很大，实验也很好玩。当时课程报告做的是二进制炸弹实验，第一次认真看汇编，用了很多野路子，最后算是摸爬滚打地搞完了。当时也还没博客。最近学编译原理免不了摸些汇编，于是想起来这件事，就放一下糊出来的实验报告：

一、介绍及准备

二进制炸弹为一个Linux下可执行C语言程序，包含6个阶段，每个阶段要输入特定字符串才能解除炸弹，不同阶段需要不同方法破解，通过反汇编及gdb指令级调试来获得所需内容。

运行环境：Linux 4.9.0-6-amd64 Debian 9, gcc 6.3.0, gdb 7.12.0

建造炸弹：按照README中指示，创建单机bomb，

./makebomb.pl -s ./src -b ./bombs

生成的文件中bomb（可执行）和bomb.c为主文件，其中bomb.c描述了6个阶段分别为phase_1到phase_6共6个函数。

二、逐个阶段破解

Phase_1

gdb加断点到phase_1并运行，disas反汇编查看代码：

Dump of assembler code for function phase_1:
=> 0x00005555555551b0 <+0>:	sub   $0x8,%rsp
  0x00005555555551b4 <+4>:	lea   0x1555(%rip),%rsi     # 0x555555556710
  0x00005555555551bb <+11>:	callq  0x555555555693 <strings_not_equal>
  0x00005555555551c0 <+16>:	test  %eax,%eax
  0x00005555555551c2 <+18>:	jne   0x5555555551c9 <phase_1+25>
  0x00005555555551c4 <+20>:	add   $0x8,%rsp
  0x00005555555551c8 <+24>:	retq
  0x00005555555551c9 <+25>:	callq  0x55555555579f <explode_bomb>
  0x00005555555551ce <+30>:	jmp   0x5555555551c4 <phase_1+20>
End of assembler dump.

可见以rsi、rip为参数调用了 strings_not_equal，之后查看返回值%eax，为0则返回，否则explode_bomb

进入strings_not_equal进一步查看，发现分别直接或间接以%rsi和%rdi为参数调用了 string_length：

  0x0000555555555697 <+4>:	mov   %rdi,%rbx
  0x000055555555569a <+7>:	mov   %rsi,%rbp
  0x000055555555569d <+10>:	callq  0x555555555675 <string_length>
  0x00005555555556a2 <+15>:	mov   %eax,%r12d
  0x00005555555556a5 <+18>:	mov   %rbp,%rdi
  0x00005555555556a8 <+21>:	callq  0x555555555675 <string_length>

看汇编知string_length为求字符串长度的函数。之后比较两个string_length的返回值：

  0x00005555555556b2 <+31>:	cmp   %eax,%r12d

如果相等则继续，否则返回0x1，进而炸弹爆炸。之后一段代码相对较难理解，但可以看出包含循环和比较，可猜测为两字符串长度相等时依次比较每个字符。由于两个字符串的首地址是函数的参数，只要在gdb中看对应内存值即可。

(gdb) x/1s $rsi
0x555555556710:	"Border relations with Canada have never been better."
(gdb) x/1s $rdi
0x555555758780 <input_strings>:	'a' <repeats 17 times>
(gdb)

其中17个a是输入的字串。

于是phase_1的答案就是Border relations with Canada have never been better.

Phase_2

断点到phase_2，看寄存器可见只有一个参数%rdi保存着输入的字串。之后函数调用了read_six_numbers函数（这时参数仍为%rdi，即输入的字串）。而read_six_numbers中有调用了sscanf库函数，用x/1s $rsi可见第二个参数为指向字串"%d %d %d %d %d %d"的指针，即让是sscanf读入6个整数。

回到phase_2，仔细查看寄存器值可见，输入的6个整数存在%rsp为头指针的数组中，当从read_six_number返回后%rsp被复制到%rbp。一个数占4个字节。

(gdb) x/6d $rbp
0x7fffffffd790:	12	32	23	43
0x7fffffffd7a0:	34	4334

而在汇编中可以看到一个循环

  0x00005555555551f5 <+37>:	add   $0x1,%ebx
  0x00005555555551f8 <+40>:	add   $0x4,%rbp
  0x00005555555551fc <+44>:	cmp   $0x6,%ebx
  0x00005555555551ff <+47>:	je   0x555555555212 <phase_2+66>
  0x0000555555555201 <+49>:	mov   %ebx,%eax
  0x0000555555555203 <+51>:	add   0x0(%rbp),%eax
  0x0000555555555206 <+54>:	cmp   %eax,0x4(%rbp)
  0x0000555555555209 <+57>:	je   0x5555555551f5 <phase_2+37>
  0x000055555555520b <+59>:	callq  0x55555555579f <explode_bomb>

以%ebx为变量循环，初始为1，每次+1，直到%ebx为6结束并完成任务，最后一个je为判断指令，如果没有跳转，则向下执行explode_bomb，失败。分析代码，可见每个循环过程为：

%ebx加一；

%rbp加四，即用户输入的、待判断的数组指针（设为a）向前一个数，a=a+1；

判断是否结束，如果结束则返回；

将%ebx移动到%eax；

将a[0]加到%eax；

比较%eax与a[1]，不等则爆炸，相等则下一次循环。

由这一过程，可知如果要满足需求，需要有a[0]+i==a[1]，i为循环变量%ebx。则只要知道数组第一个元素，就可以推出其他所以元素，而第一个元素并没有要求。于是任意指定一个第一个元素，如1 2 4 7 11 16，即可通过。

Phase_3

同样断点在phase_3，看到使用了sscanf从输入的字符串中读入了%d %c %d三个内容，之后判断sscanf的返回值，如果小于2，即没有输入正确，则炸弹爆炸。

之后是一个比较跳转指令

0x0000555555555242 <+41>:	cmpl  $0x7,0xc(%rsp)
0x0000555555555247 <+46>:	ja   0x555555555359 <phase_3+320>
0x0000555555555359 <+320>:	callq  0x55555555579f <explode_bomb>

看内存知0xc(%rsp)为输入的第一个%d对应的值，0x8(%rsp)为第二个%d值，0x7(%rsp)为%c值（ASCII值），而该指令表明第一个值应小于7，否则爆炸。

之后看到一系列操作后有一条指令jmpq *%rax，是跳转表跳转。跳转表需要跳转到<phase_3+330>，然后对0x7(%rsp)，即字符进行比较：

0x0000555555555363 <+330>:	cmp   0x7(%rsp),%al

而字符串应有的值，即%al，%eax中的值并不确定，因为%eax在跳转表中可能被赋有不同的值。

对于跳转表，当第一个整数%d为4时，待跳转的$rax为0x5555555552ed，跳转到：

  0x00005555555552ed <+212>:	mov   $0x64,%eax
  0x00005555555552f2 <+217>:	cmpl  $0xc6,0x8(%rsp)
  0x00005555555552fa <+225>:	je   0x555555555363 <phase_3+330>
  0x00005555555552fc <+227>:	callq  0x55555555579f <explode_bomb>

可见第二个整数的值为0xc6=18，字符的值为chr(0x64)=d，输入4 d 198即可过关，而答案并不唯一，如5 o 342也可过关。

Phase_4

同样，可见sscanf的输入为两个%d，读入的值存在0xc(%rsp)和0x8(%rsp)。之后判断返回值是否正确，并将0xe和0xc(%rsp)比较，如果0xc(%rsp)小于等于0xe即15则继续跳转，否则在下一条指令处跳转到explode_bomb：

   0x00005555555553f2 <+75>:	cmpl  $0xe,0xc(%rsp)
   0x00005555555553f7 <+80>:	jbe   0x5555555553d0 <phase_4+41>
=> 0x00005555555553f9 <+82>:	jmp   0x5555555553cb <phase_4+36>

继续跳转后可以看到准备参数后调用了func4，三个参数为0xc(%rsp),0x0,0xe：

=> 0x00005555555553d0 <+41>:	mov   $0xe,%edx
   0x00005555555553d5 <+46>:	mov   $0x0,%esi
   0x00005555555553da <+51>:	mov   0xc(%rsp),%edi
   0x00005555555553de <+55>:	callq  0x555555555373 <func4>

进入func4，看到func4是递归调用，而且代码不长，于是决定手动将其汇编码翻译成C代码并运行，枚举可能的输入值，查看输出。

// csapp bomblab phase_4 func4
#include <stdio.h>
// a:edi  b:esi  c:edx
int func4(int a, int b, int c)
{
	int d = c;//d:eax
	d = d - b;
	int e = d;//e:ebx
	e = e >> 31;
	e = e + d;
	e = e >> 1;
	e = e + b;
	if(a < e){
		c = e - 1;
		return func4(a, b, c) + e;
	}
	else{
		if(a > e){
			b = e + 1;
			return func4(a, b, c) + e;
		}
		else{
			return e;
		}
	}
}
int main(){
	int i;
	for(i = 0; i < 14; i++){
		printf("%d:\n", i);
		printf("%d\n", func4(i, 0x0, 0xe));
	}
}

得到结果：

0:
11
1:
11
2:
13
3:
10
4:
19
5:
15
6:
21
7:
7
8:
35
9:
27
10:
37
11:
18
12:
43
13:
31

看到phase_4中在func返回后比较了返回值，如果返回值不是0x13=19即失败，从结果看到输入的值应该为4才能返回19。之后比较了0x8(%rsp)：

  0x00005555555553fb <+84>:	cmpl  $0x13,0x8(%rsp)
  0x0000555555555400 <+89>:	jne   0x5555555553e8 <phase_4+65>
  0x0000555555555402 <+91>:	jmp   0x5555555553ed <phase_4+70>
  0x00005555555553e8 <+65>:	callq  0x55555555579f <explode_bomb>
  0x00005555555553ed <+70>:	add   $0x18,%rsp
  0x00005555555553f1 <+74>:	retq

可见第二个输入的数即0x8(%rsp)为0x13=19。

所以输入4 19可过关。

Phase_5

待输入值为%d %d。查看汇编，发现输入并进行一些操作后%rsi处于一个地址值0x5555555567a0 <array.3095>，之后进入了一个循环：

  0x0000555555555449 <+69>:	add   $0x1,%edx
  0x000055555555544c <+72>:	cltq
  0x000055555555544e <+74>:	mov   (%rsi,%rax,4),%eax
  0x0000555555555451 <+77>:	add   %eax,%ecx
  0x0000555555555453 <+79>:	cmp   $0xf,%eax
  0x0000555555555456 <+82>:	jne   0x555555555449 <phase_5+69>

%edx为循环变量（由之前内容知其初值为0），%ecx为累加变量，到%eax值为0xf时停止（由之前内容知%eax初值为输入的第一个数和0xf的and），循环体主要操作类似于eax=rsi[eax];ecx+=eax;，循环伪代码如下：

edx=0;
:a
edx++;
eax=rsi[eax];
ecx+=eax;
if(eax==0xf)
goto :a

而array.3095内容查看如下：

(gdb) x/20dw 0x5555555567a0
0x5555555567a0 <array.3095>:	10	2	14	7
0x5555555567b0 <array.3095+16>:	8	12	15	11
0x5555555567c0 <array.3095+32>:	0	4	1	13
0x5555555567d0 <array.3095+48>:	3	9	6	5
0x5555555567e0:	2032168787	1948284271	1802398056	1970239776

可见为一个16个元素的数组（最后4个数已经超出范围）

循环结束后进行判断，条件为%edx等于0xf，即循环运行15次，且%ecx为输入的第二个数，才能过关。为了使循环运行15次，查看array.3095可见要输入的第一个值为5，运行过程中eax的值为5,12,7,3,11,13,9,4,8,0,10,1,2,14,6,15，第二个值在循环结束时从调试器看到应为115，输入5 115即可过关。

Phase_6

Phase_6开头调用了read_six_numbers，读入6个数存在栈上，以%r12为其头指针。假设输入的值为4 3 5 2 6 1。之后进入一个二层循环，循环变量分别为%r13d，范围0-6；%ebx，范围%r13d-5。外循环每次将%r12加四，即头指针指向下一个数，而后内循环判断外循环对应的数（%r12处地址的值）是否与其后面的值（即输入的6个值中后面的、外循环未走过值）不等，如果相等则爆炸。最终结果是要求6个值都不相等。而外循环还有各个值减一之后<=5的要求，于是输入的6个值应该是1到6的一个排列。

完成输入检查后是另一个二层循环，外侧循环变量为%rsi，从0x0开始，步长0x4，结束0x18，循环6次。第i次循环中先取出输入的第i个数，如果这个数是1则跳过内层循环，如果不是1则进入内层循环；内层循环%eax为循环变量，从1开始到%ecx结束，而%ecx为输入的第i个数：

#loop : %eax 0x1:0x1:%ecx
0x00005555555554f7 <+123>:    mov   0x8(%rdx),%rdx
0x00005555555554fb <+127>:    add   $0x1,%eax
0x00005555555554fe <+130>:    cmp   %ecx,%eax
0x0000555555555500 <+132>:    jne   0x5555555554f7 <phase_6+123>

其作用为将%rdx+0x8地址处的值（还是一个地址）赋值给%rdx，如同取链表的下一个元素。%rdx初值一直是0x5555557582e0<node1>：

0x00005555555554eb <+111>:    lea   0x202dee(%rip),%rdx     # 0x5555557582e0<node1>

所以内层循环是将%rdx移动到合适的位置，然后在0x0000555555555502 <+134>: mov %rdx,(%rsp,%rsi,2)

外循环最后将rdx存储起来：

0x0000555555555502 <+134>:    mov   %rdx,(%rsp,%rsi,2)

这个循环完成后内存从node1开始的状态为：

0x5555557582e0 <node1>:	0x000001ea	0x00000001	0x557582f0	0x00005555
0x5555557582f0 <node2>:	0x0000015d	0x00000002	0x55758300	0x00005555
0x555555758300 <node3>:	0x000002f3	0x00000003	0x55758310	0x00005555
0x555555758310 <node4>:	0x00000299	0x00000004	0x55758320	0x00005555
0x555555758320 <node5>:	0x00000188	0x00000005	0x557581f0	0x00005555

以及node6的状态：

0x5555557581f0 <node6>:	0x000001b9	0x00000006	0x00000000	0x00000000

每个node为一个结构体，包含了0到5的数值和指向下一个node的地址。可见在分配内存时node1到node5被分到了连续的一段，而node6没有和它们连续。

栈的状态为：

0x7fffffffd750:	0x55758310	0x00005555	0x55758300	0x00005555
0x7fffffffd760:	0x55758320	0x00005555	0x557582f0	0x00005555
0x7fffffffd770:	0x557581f0	0x00005555	0x557582e0	0x00005555
0x7fffffffd780:	0x00000004	0x00000003	0x00000005	0x00000002
0x7fffffffd790:	0x00000006	0x00000001

其中%rsp+30之后是输入的6个数，每个数占4字节，前面是6个地址，每个占8字节，分别指向6个node结构体，顺序为输入的顺序，比如第一个值0x0000555555758310指向node4，因为第一个输入的数为4。

之后将栈指针以及其处的值赋值到其他寄存器后又是一个循环，循环结束的条件为%rax与%rsi相等，而%rsi之前被赋值为栈上最后一个结构体的地址，如上面栈则该地址为0x7fffffffd778，指向node的地址为0x00005555557582e0。循环的主要内容为借用%rdx为临时寄存器将链表6个元素的指针指向改变了：

#nodes before
0x5555557582e0 <node1>:	0x000001ea	0x00000001	0x557582f0	0x00005555
0x5555557582f0 <node2>:	0x0000015d	0x00000002	0x55758300	0x00005555
0x555555758300 <node3>:	0x000002f3	0x00000003	0x55758310	0x00005555
0x555555758310 <node4>:	0x00000299	0x00000004	0x55758320	0x00005555
0x555555758320 <node5>:	0x00000188	0x00000005	0x557581f0	0x00005555
0x5555557581f0 <node6>:	0x000001b9	0x00000006	0x00000000	0x00000000
#nodes after
0x5555557582e0 <node1>:	0x000001ea	0x00000001	0x00000000	0x00005555
0x5555557582f0 <node2>:	0x0000015d	0x00000002	0x557581f0	0x00005555
0x555555758300 <node3>:	0x000002f3	0x00000003	0x55758320	0x00005555
0x555555758310 <node4>:	0x00000299	0x00000004	0x55758300	0x00005555
0x555555758320 <node5>:	0x00000188	0x00000005	0x557582f0	0x00005555
0x5555557581f0 <node6>:	0x000001b9	0x00000006	0x557582e0	0x00005555

指向顺序由1 2 3 4 5 6变为4 3 5 2 6 1，即输入的值顺序。可见该循环的作用为按输入数字的顺序重新排列链表，而将最后一个元素的next指针置0（NULL）是循环结束后的一条指令做的：

0x0000555555555533 <+183>:    movq  $0x0,0x8(%rdx)

然后是最后一个循环。 %ebp为循环变量，初始为5，每次减一，到0则结束并成功。循环每次%rbx->0x8(%rbx)，%rbx开始为链表头指针。而循环中进行比较的是结构体中第一个区域，即0x1ea，0x15d等这个值，并要求链表后一个数值要比前一个值小，否则爆炸。

于是phase_6的要求为：输入一组顺序值，使得链表中的一组数值按递减顺序排列，这组数值为：

0x000001ea
0x0000015d
0x000002f3
0x00000299
0x00000188
0x000001b9

于是输入的值应为3 4 1 6 5 2。

至此，二进制炸弹6个phase结束。

secret_phase

从实验的readme信息中，知还有一个secret phase存在，而在每次defuse一个关卡后调用的phase_defused函数中，可以看到该phase的入口：

  0x00005555555559ca <+127>:	callq  0x5555555555a4 <secret_phase>

查看phase_defused函数。首先是比较全局比例num_input_strings，如果为0x6则进一步行动，否则跳过返回，即最后一次运行defuse时才行动，前几次均直接返回。最后一次运行了callq调用sscanf函数，参数为%d %d %s，如果输入的值是3个，则向下跳转，如果不是，则输出（puts）：

0x555555556878:	"Congratulations! You've defused the bomb!"

然后程序结束。否则比较输入的%s和：

0x555555556942:	"DrEvil"

如果相等则依次输出：

(gdb) x/1s 0x555555556818
0x555555556818:	"Curses, you've found the secret phase!"
(gdb) x/1s 0x555555556840
0x555555556840:	"But finding it and solving it are quite different..."
(gdb)

然后进入secret_phase：

0x00005555555559ca <+127>:	callq  0x5555555555a4 <secret_phase>

但sscanf输入的是什么？查看调用之前的%rdi处地址值发现是”4 19”，即第四关输入的字符串：

(gdb) x/1s 0x555555758870
0x555555758870 <input_strings+240>:	"4 19"

但因为只有2个值，正常情况下不会进入secret_phase。于是在第四关输入时加入一个DrEvil字串，则成功进入secret_phase。

因时间和能力关系，secret_phase的破解未能完成。

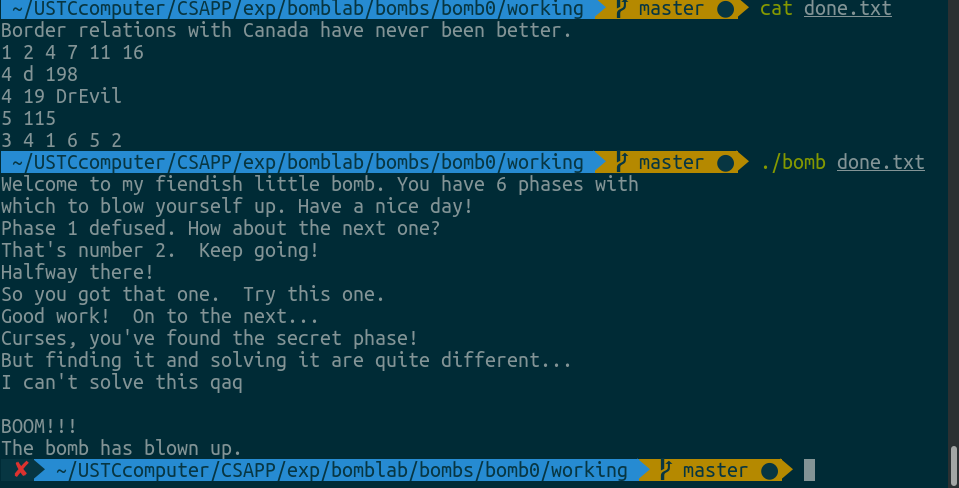

最终结果：

Bomblab result
